풍력 터빈 단조 시장: 기어박스 단조, 사양 및 소싱 가이드

한 기어박스 제조업체가 6MW 해양 플랫폼 주문을 따냈지만 승인된 공급업체가 14주 이내에 18CrNiMo7-6의 1.5m 링 기어를 굴릴 수 없다는 사실을 알게 되었습니다. 터빈 주문은 결코 위험하지 않았습니다. 단조였습니다. 풍력 터빈 단조 시장에서 결정적인 변수는 청정 에너지에 대한 헤드라인 수요인 경우가 거의 없습니다. 이는 열처리되고 초음파 테스트를 거친 대형 부품을 일정과 사양에 따라 생산할 수 있는지 여부입니다.

이 가이드는 시장에서 무엇을 구매하는지, 생산 능력이 축소되는 곳, 허용 가능한 단조품과 값비싼 불량품을 구분하는 기술 검사에 대해 설명합니다.

시장이 실제로 구매하는 것

현대식 터빈의 단조품은 네 그룹으로 나뉩니다.

• 기어박스 내부 부품: 유성 캐리어, 유성 기어, 태양 기어, 링 기어 및 중간 샤프트.
• 메인 구동계: 단조 메인 샤프트, 커플링 플랜지 및 베어링 하우징.
• 타워 및 요 시스템: 단조 타워 플랜지, 요 및 피치 베어링 링, 선회 링.
• 나셀 하드웨어: 허브 부품, 브레이크 디스크 및 고하중 패스너.

이러한 부품은 일관된 이유로 주조보다는 단조됩니다. 입자 흐름은 하중 경로를 따르고, 주기적 토크 하에서의 피로 거동은 더 예측 가능하며, 초음파 테스트를 통해 내부 결함의 크기를 측정할 수 있습니다. 마지막 요점은 학술적인 것이 아니라 상업적인 것입니다. 허용할 수 없는 다공성 표시가 있는 주물은 대부분의 가치가 이미 추가된 후 가공 후반에 폐기되는 경우가 많습니다.

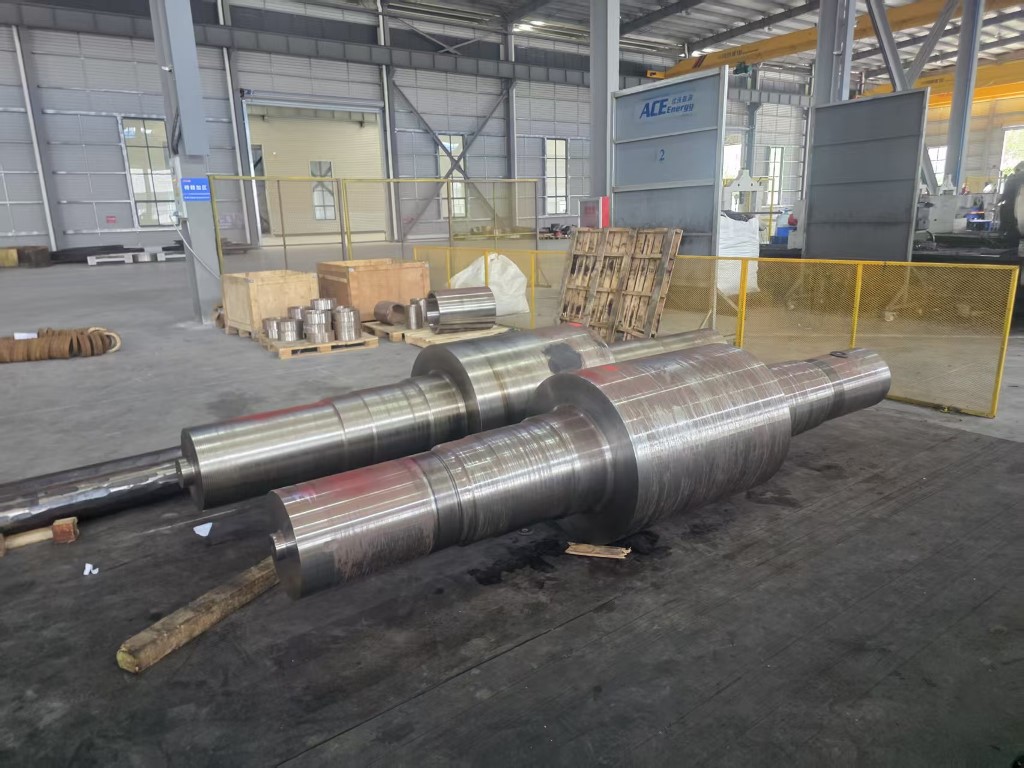

3MW~10MW 풍력 터빈 플래닛 캐리어 단조품 18CrNiMo7-6/42CrMo4 옵션과 중하중 경로에 대한 UT, PT, MPI 테스트를 갖춘 3~10MW 풍력 기어박스용 단조 유성 캐리어입니다. 제품보기 →

단조품이 계속 커지는 이유

정격 출력은 로터 직경에 따라 급격히 증가하고 토크는 스윕 면적 및 기어비에 따라 증가합니다. 실제 결과는 3MW 기어박스와 10MW 기어박스의 구성 요소 크기가 3배 차이가 나지 않는다는 것입니다. 링 직경, 벽 두께 및 단일 부품 중량에서 훨씬 더 큰 요소로 차이가 납니다. 한때 1톤 미만이었던 행성 운반선은 이제 해양 플랫폼에서 일상적으로 2~3톤을 초과합니다.

대형 단조품은 동시에 세 가지 한계에 부딪힙니다.

• 업셋되거나 인발될 수 있는 단면을 제한하는 잉곳 및 빌렛 크기.
• 해머 톤수 또는 프레스 용량으로 표시되는 사용 가능한 단조 에너지입니다.
• 무거운 부분이 벽을 통해 일관된 특성을 달성하는지 여부를 결정하는 용광로 치수 및 담금질 균일성.

이러한 제한 중 하나라도 초과되면 공급업체는 문의를 거부하거나 더 높은 재작업 위험으로 인해 더 긴 리드 타임을 제안합니다. 두 응답 모두 구매자에게 유용한 정보입니다.

합격을 결정하는 사양

풍력 기어박스 단조품은 일반적으로 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 또는 20MnCr5와 같은 합금강으로 지정됩니다. 등급도 중요하지만 단조 후에 일어나는 일이 더 중요합니다.

기계적 성질 및 열처리

담금질 및 템퍼링, 케이스 침탄 및 질화 경로는 매우 다른 경도 프로파일과 코어 인성을 생성합니다. 표면 피로 저항을 위해 경화된 링 기어 케이스는 접촉 응력 및 뒤틀림 허용치를 다시 계산하지 않고 유도 경화 등가물로 교체할 수 없습니다.

비파괴적인 테스트

합의된 심각도 수준에 대한 초음파 테스트는 기어박스 및 메인 샤프트 단조품에 대한 표준이며 가공된 표면에 대한 자분 또는 염료 침투 검사를 포함합니다. 승인 기준은 도면에 속합니다. 이러한 부품에 대해서는 반복 가능한 초음파 보고서를 생성할 수 없는 공급업체를 고려해서는 안 됩니다.

치수 및 가공 공차

단일 부품 무게, 드로잉 공차 및 정삭 가공을 위해 남은 재료가 모든 드라이브 비용입니다. 1.5m 링의 6mm 허용치는 기술적으로 허용되는 경우에도 12mm 허용치와 상업적으로 매우 다릅니다.

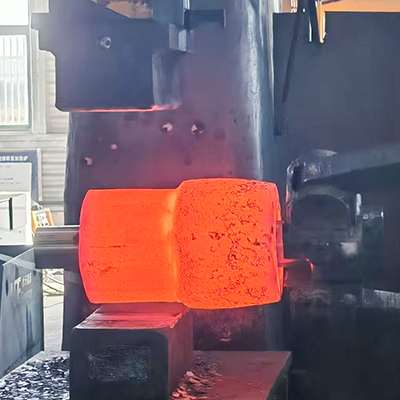

5MW~10MW 풍력 터빈 플래닛 기어 단조품 100% UT/PT/MPI 검사와 함께 18CrNiMo7-6 또는 42CrMo4를 사용하여 5~10MW 풍력 기어박스용 맞춤형 1~3단계 유성 기어 단조품. 제품보기 →

전형적인 풍력 구동계 단조품 한눈에 보기

링 롤링 용량이 실제 제약이 되는 경우가 많습니다.

링 기어, 타워 플랜지 및 베어링 링은 개방형 단조 대신 방사형 축 링 롤링으로 생산됩니다. 이는 롤링이 플레이트에서 가공되거나 블록에서 절단된 부품보다 후프 응력에 훨씬 잘 저항하는 원주 방향 입자 흐름을 생성하기 때문입니다.

링 롤링 용량은 측정 가능한 한계로 정의됩니다.

• 최대 외부 직경은 중간 규모 공장의 경우 일반적으로 1m ~ 1.5m이며 그보다 훨씬 작은 공급업체 풀이 있습니다.
• 기어박스 링 기어 블랭크를 한 순서로 롤링할 수 있는지 여부를 결정하는 최대 링 높이 및 벽 두께.
• 최소 보어 직경 및 벽 두께 비율. 이 비율보다 낮으면 롤링 중에 링이 안정성을 잃습니다.

견적을 비교하는 구매자는 이 세 가지 숫자를 서면으로 요청해야 합니다. 이를 생략한 견적은 종종 하도급되는 견적으로, 공급망에 계층을 추가하고 추적성이 무너질 수 있는 또 다른 지점을 추가합니다.

5MW~10MW 풍력 터빈 링기어 단조품 링기어 forgings for 5–10 MW wind planetary systems, ring-rolled and carburized-quenched with precision-ground teeth for high-power loads. 제품보기 →

주문하기 전에 확인해야 할 사항

1. 명시된 해머 또는 프레스 톤수와 함께 부품 중량 및 봉투에 맞는 단조 장비입니다.
2. 관련된 단면 두께에 대한 문서화된 부하 차트와 담금질 기능을 갖춘 열처리로.
3. 자격을 갖춘 작업자 및 참조 블록을 통해 사내 초음파 및 표면 검사를 수행합니다.
4. 하도급 작업을 포함하여 열 번호부터 완제품까지 추적 가능합니다.
5. 거친 단조 대신 완제품이 필요한 경우 가공 기능.
6. 일반 브로셔가 아닌 유사한 프로젝트의 첫 번째 기사 문서입니다.
7. 단조 시간뿐만 아니라 열처리 및 테스트를 포함하는 리드 타임.
8. 재작업 및 부적합에 대한 상업적 조건에 동의하고 첫 번째 열이 녹기 전에 해결됩니다.

비용과 위험이 집중되는 곳

열처리는 대형 기어박스 단조품에서 스크랩이 발생하는 가장 일반적인 원인입니다. 담금질 균열, 불충분한 케이스 깊이, 큰 링 주위의 과도한 뒤틀림 및 경도 변화는 대부분의 재료 및 가공 비용이 투입된 후에 나타납니다. 링 기어의 변형은 특히 열처리 후 부품을 다시 가공해야 하고 공차를 나중에 수정하기보다는 사전에 계획해야 하기 때문에 비용이 많이 듭니다. 검토 중 금속 열처리의 기본 공급업체와 함께 하는 것은 프로세스가 이해되었는지 아니면 단지 주장만 되었는지 테스트하는 빠른 방법입니다.

테스트는 두 번째 집중 지점입니다. 2톤짜리 행성 캐리어의 초음파 검사에는 시간이 걸리고 자격을 갖춘 작업자가 필요하며 고객 엔지니어링 팀이 몇 년 후에 감사할 수 있는 기록을 생성합니다. 검사를 형식적으로 처리하는 공급업체는 품질 문제가 아닌 납품 문제로 나타나는 경향이 있어 견적 중에 발견하기가 더 어렵습니다.

ACE 그룹이 풍력 기어박스 프로그램을 지원하는 방법

에이스그룹 단조, 열처리, 정밀 기계 가공, 용접 구조 및 중부하 도장을 다루는 통합 중공업 체인을 운영하고 있으며, 이미 풍력, 수력 및 원자력 응용 분야를 위한 발전 단조품을 포함하는 제품군을 갖추고 있습니다. 핵심 생산 기지인 Jiangsu ACE Energy Technology는 건축 면적이 50,018제곱미터가 넘는 55에이커 부지에서 2025년 11월 생산을 시작했습니다.

풍력 기어박스 작업과 관련된 장비에는 3톤, 5톤 및 15톤 전기 유압 해머, 1m 및 1.5m 수직 링 롤링 기계, 가스 연소 가열로, 열처리 저항로, 담금질 탱크, 유도 경화 장비 및 머시닝 센터가 포함됩니다. 풍력 응용 분야의 경우 유성 캐리어, 1단계, 2단계 및 3단계 유성 기어, 태양 기어, 1단계 및 2단계 링 기어와 함께 비표준 맞춤형 단조품 및 완성된 가공 부품을 포함한 3MW ~ 10MW 기어박스 부품이 범위에 포함됩니다.

풍력 터빈 단조 시장은 전체적으로 용량이 부족하지 않습니다. 대규모의 열처리 및 테스트를 거친 부품을 예측 가능한 일정에 맞춰 납품하기에는 용량이 부족합니다. 주문을 하기 전에 링 롤링 한계, 열처리 능력 및 검사 범위를 확인하는 구매자는 대부분의 지연 위험을 피할 수 있으며 재작업 및 신속 화물은 원래 견적에 표시되지 않기 때문에 일반적으로 이에 대한 비용도 적게 지불합니다.
